7M-40M Span Truss Beam einzelner Träger-Portalkran 10 Ton For Cement Plant

Binder-Art einzelner Träger-Portalkran 10 Ton For Cement Plant

Beschreibung:

Der Portalkran ist ein Brückenkran, in dem die Brücke auf die Grundbahn durch die Ausleger auf beiden Seiten gestützt wird. In der Struktur besteht er Bock, laufendem Mechanismus des Wagens, anhebender Laufkatze und aus elektrischen Teilen. Einige Portalkräne haben nur Ausleger auf einer Seite, und die andere Seite wird auf das Fabrikgebäude oder -Gestell gestützt, die einen Halbbockkran genannt wird. Der obere Brückenrahmen des Portalkrans (einschließlich Hauptfahrwerkbein und Endenstrahl), der Ausleger, der Abblendlichter und anderer Teile. Um den Arbeitsbereich des Kranes zu erweitern, kann sich der Hauptträger über den Auslegern hinaus auf eine oder beide Seiten ausdehnen zum eines Kragbalkens zu bilden. Eine hochziehende Laufkatze mit einem Kranbalken kann auch benutzt werden, um den Betriebsbereich des Kranes durch die Neigung und die Rotation des Kranbalkens zu erweitern.

Technische Spezifikation:

Wie man wählt:

1. Auswahl des Portalkrans
Willigen Sie mit den relevanten Regelungen von GB/T14406-1993 und von GB5905-86 für allgemeine Portalkräne ein.
Unter normalen Umständen ist die Tragfähigkeit weniger als 50t, ist die Spanne kleiner als 35m, und es gibt keine speziellen Anforderungen für Gebrauch, die einzelne Hauptfahrwerkbeinart sollte vorgewählt werden. Wenn die Breite des Bockbeines angefordert wird, groß zu sein, ist die Arbeitsgeschwindigkeit hoch, oder die schweren und langen Stücke werden häufig, der DoppelträgerPortalkran sollten vorgewählt werden angehoben.

2. Spanne und freitragende Länge
Die Spanne des Portalkrans ist ein wichtiger Faktor, der die Qualität des Kranes selbst beeinflußt. In der Auswahl sollte die Spanne unter der Voraussetzung des Treffens der Ausrüstungsgebrauchszustände und des Entsprechens der Spannen-Reihenstandards herabgesetzt werden.

3. Das Prinzip der Bestimmung des Achsabstandes
(a), kann es die Stabilitätsbedingungen des Bocks entlang der Richtung der Kranbahn erfüllen;
(b), sollten die Gesamtausmasse der Waren in der Lage sein, durch den flachen Stahlrahmen der Ausleger glatt zu überschreiten;
(c), Anmerkung, dass der Achsabstand B zur Spanne S. proportional ist. Im Allgemeinen der Achsabstand B= (1/4-1/6) S.

4. die Portalkran-Abstandgröße wird bestimmt
Während der Arbeit sollte es einen bestimmten Betrag Raum zwischen den Außenmaßen des Portalkrans und dem Durchgang von Waren und von Transportfahrzeugen im Yard, zum von Be- und Entladungs-Operationen zu erleichtern geben. Wenn Be- und Entladung innerhalb der Spanne, das allgemeine Transportfahrzeug einen Abstand von mehr als 0.7m vom Türbein halten sollte. Wenn die Spreizer nicht funktioniert, es einen Abstand von mehr als 0.5m vom Transportfahrzeug geben sollte und wenn die Waren durch die Türbeine überschreiten, es einen Abstand von geben sollte mehr als 0.5m.

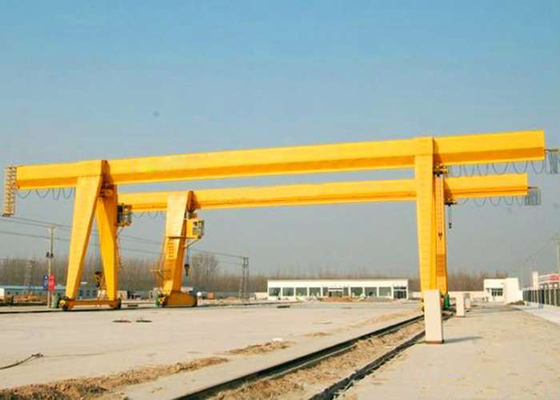

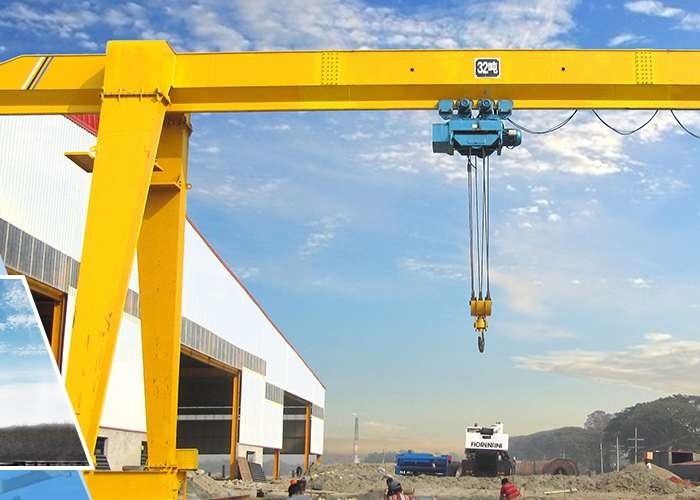

Crane Fotos:
