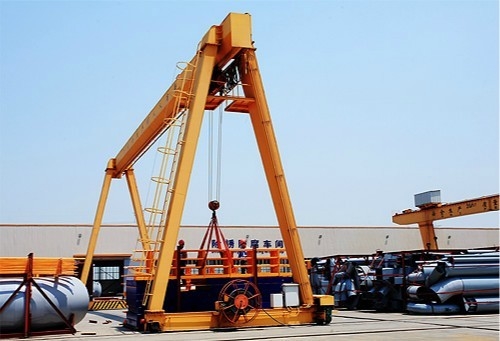

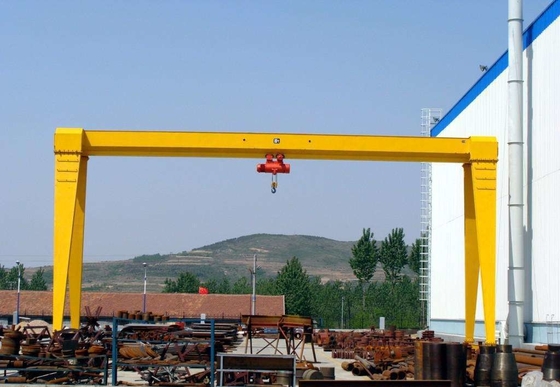

Bock Crane For Construction der Wind-beständiger elektrischer Hebemaschinen-3T-32T

Elektrische Hebemaschinen-einzelne Träger-Bock-Crane With Hook For Constructions-Industrie

Beschreibung:

Einzelner TrägerPortalkran hat die Eigenschaften der einfachen Struktur, einfache Installation, leichter, guter Windwiderstand. Der Hauptträger ist größtenteils kastenähnliche Struktur der Neigungsschiene. Die Portalart Hebemaschinenkran der elektrischen Hebemaschine und die CD, MD und so weiter viele Arten notwendiger Gebrauch der elektrischen Hebemaschine des Modells, sind eine Art die Mitte und Hebemaschinenkran des kleinen Maßstabs, der die Achse hat zum sich zu bewegen, ist es passende Tragfähigkeit 3t~32t, ist passend die Spanne ist 12~35 Meter, die Arbeitsbedingungstemperatur - 20℃ zu +40℃.

Sicherheitseigenschaften:

Gewichtsüberlastschutzgerät, hochwertiger Lagerpolyurethan-Materialpuffer der langen Zeit, reisender Begrenzungsschalter des Kranes, niedrigere Schutzfunktion der Spannung, Notaussystem, gegenwärtiges Überlastschutzsystem und so weiter!

Technische Spezifikation:

1. Hebevorrichtung
- Einzelner Träger-elektrische Hebemaschine
- MDG L Art: Angebrachte Seitenhebemaschine mit Krabbe
2. gefahrener Blockwagen und Grundenden-Strahl
- Geschmiedetes angeflanschtes Rad
- Steifer geschweißter kastenähnlicher Strahl
- kompakter Plan

3. Haupt-Grider und Beine
- Hauptträger und 4 Beine sind geschweißtes kastenähnliches
- Material: Kohlenstoffstahl mit hoher Qualität von Q235B oder von Q355B
- Der Hauptträger wird durch Stärkebolzen angeschlossen.
- Schweißungsgelenk geprüft durch x-Strahl oder Ultraschallprüfung;
- Entworfenes Deflection≤1/800 der Spanne
4. Steuerung
- Kabinensteuerung
- Hängende Steuerung
- Drahtlose Steuerung
5. elektrische Teile
- Leiterstromversorgung
- Alle Kranbewegung sind unabhängig und können gleichzeitig laufen gelassen werden.
- Schutzgrad IP55
- Die Komponenten werden auf eine freundliche Art der Wartung in Position gebracht, und der ganze Plan schützt gutes
- Girlandenkabel werden auf den Kabelsattel verschoben, repariert, um die Laufkatzen zu verkabeln und laufen in eine galvanisierte C-Bahn.
6. Malerei
- Korrosionsschutz durch Entrostung durch mechanische Strahlen Sa2.5
- Erste Schicht beschichtender Epoxy-Kleber 30 Mikrometer
- Zweite Schicht beschichtender Epoxy-Kleber 30 Mikrometer
- Dritte Schicht der Beschichtung des Polyurethans 40 Mikrometer
- Durchschnittliche Stärke: ungefähr 100 Mikrometer
- Farbe: Rot oder orange gemäß der Anforderungen

Wie man wählt:

1. Auswahl des Portalkrans
Willigen Sie mit den relevanten Regelungen von GB/T14406-1993 und von GB5905-86 für allgemeine Portalkräne ein.
Unter normalen Umständen ist die Tragfähigkeit weniger als 50t, ist die Spanne kleiner als 35m, und es gibt keine speziellen Anforderungen für Gebrauch, die einzelne Hauptfahrwerkbeinart sollte vorgewählt werden. Wenn die Breite des Bockbeines angefordert wird, groß zu sein, ist die Arbeitsgeschwindigkeit hoch, oder die schweren und langen Stücke werden häufig, der DoppelträgerPortalkran sollten vorgewählt werden angehoben.

2. Spanne und freitragende Länge
Die Spanne des Portalkrans ist ein wichtiger Faktor, der die Qualität des Kranes selbst beeinflußt. In der Auswahl sollte die Spanne unter der Voraussetzung des Treffens der Ausrüstungsgebrauchszustände und des Entsprechens der Spannen-Reihenstandards herabgesetzt werden.

3. Das Prinzip der Bestimmung des Achsabstandes
(a), kann es die Stabilitätsbedingungen des Bocks entlang der Richtung der Kranbahn erfüllen;
(b), sollten die Gesamtausmasse der Waren in der Lage sein, durch den flachen Stahlrahmen der Ausleger glatt zu überschreiten;
(c), Anmerkung, dass der Achsabstand B zur Spanne S. proportional ist. Im Allgemeinen der Achsabstand B= (1/4-1/6) S.

4. Die Portalkran-Abstandgröße wird bestimmt
Während der Arbeit sollte es einen bestimmten Betrag Raum zwischen den Außenmaßen des Portalkrans und dem Durchgang von Waren und von Transportfahrzeugen im Yard, zum von Be- und Entladungs-Operationen zu erleichtern geben. Wenn Be- und Entladung innerhalb der Spanne, das allgemeine Transportfahrzeug einen Abstand von mehr als 0.7m vom Türbein halten sollte. Wenn die Spreizer nicht funktioniert, es einen Abstand von mehr als 0.5m vom Transportfahrzeug geben sollte und wenn die Waren durch die Türbeine überschreiten, es einen Abstand von geben sollte mehr als 0.5m.
