| Herkunftsort: | CHINA |
| Markenname: | SANTO |
| Zertifizierung: | ISO, CE |
| Modellnummer: | MH, BMH, MHL, MDG |
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | USD2000-10000/set |
| Verpackung Informationen: | Elektrische und andere Teile verpackt durch Sperrholzkiste der hohen Qualität, die Stahlträger verpa |
| Lieferzeit: | 15-30 Werktage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 5000set/year |
| BEDINGUNG: | Neu | Garantie: | 12 Monate |
|---|---|---|---|
| Spanne: | 7.5-35m | Kundendienst erbracht: | Ingenieure verfügbar Maschinerie übersee, Feldinstallation, Beauftragung und Ausbildung instandhalte |
| Eigenschaft: | Portalkran | Max. Hubhöhe: | 6m~30m |
| Bewerteter anhebender Moment: | Unterschiedlich | Anhebende Last des Maximums: | 1-20t, obere End zu 32t |
| Produktname: | Reisendes Grundportalkran | ANWENDUNG: | Werkstatt, Lager, Anlagen, Fabrik, Lager und so weiter |
| Steuermethode: | Drahtlose Fernbedienung, Bodenkontrolle, hängende Steuerung | Bewertete Belastbarkeit: | 1-20t |
| Farbe: | Gelb, rot oder als requirments | Energiequelle: | 3 Phase 380V 50hz oder besonders angefertigt werden |
| Stromversorgung: | 220V~480V 50/60Hz | Kraneigenschaft: | Einfacher betriebener Balkenbrücke-Brückenkran, einzelner Träger-Laufkran, EOT-Kran, Laufkran 7.5ton |
| Art: | Hebemaschinen-einzelner Balkenbrücke-Brückenkran, einzelner TrägerLaufkran, 10-Tonnen-Laufkran | Hebevorrichtung: | Elektrische Hebemaschine |
| Anhebende Geschwindigkeit: | 0~8m/min | Elektrische hauptsächlichteile: | Chint oder als requirments Siemens, Schneider |
| Markieren: | Träger-Portalkran der Spannen-35m einzelner,50-Tonnen-Portalkran IP55,Des im Freien Portalkran Hafen-IP55 |
||
Kundengebundenes MH-Modell 16 Ton Steel Launching Single Girder Goliath Gantry Crane
Beschreibung:
Der Portalkran ist ein Brückenkran, in dem die Brücke auf die Grundbahn durch die Ausleger auf beiden Seiten gestützt wird. Strukturell besteht er einem Bock, einem laufenden Mechanismus des Wagens, einer hochziehenden Laufkatze und aus elektrischen Teilen. Einige Portalkräne haben nur Ausleger auf einer Seite, und die andere Seite wird auf die Werkstatt oder das Gestell gestützt, die einen Halbbockkran genannt wird. Der obere Brückenrahmen des Portalkrans (einschließlich Hauptfahrwerkbein und der Endenstrahl), die Ausleger, das Abblendlicht und andere Teile werden verfasst. Um den Arbeitsbereich des Kranes zu erweitern, kann sich das Hauptfahrwerkbein über den Auslegern hinaus auf eine oder beide Seiten ausdehnen zum eines Kragbalkens zu bilden. Eine hochziehende Laufkatze mit einem Kranbalken kann auch benutzt werden, um den Betriebsbereich des Kranes durch die Neigung und die Rotation des Kranbalkens zu erweitern.
Die Teile führen vom einzelnen Träger-Portalkran einzeln auf:
1. Hebevorrichtung
- Einzelner Träger-elektrische Hebemaschine
- MDG L Art: Angebrachte Seitenhebemaschine mit Krabbe
2. gefahrener Blockwagen und Grundenden-Strahl
- Geschmiedetes angeflanschtes Rad
- Steifer geschweißter kastenähnlicher Strahl
- kompakter Plan
3. Haupt-Grider und Beine
- Hauptträger und 4 Beine sind geschweißtes kastenähnliches
- Material: Kohlenstoffstahl mit hoher Qualität von Q235B oder von Q355B
- Der Hauptträger wird durch Stärkebolzen angeschlossen.
- Schweißungsgelenk geprüft durch x-Strahl oder Ultraschallprüfung;
- Entworfenes Deflection≤1/800 der Spanne
4. Steuerung
- Kabinensteuerung
- Hängende Steuerung
- Drahtlose Steuerung
5. elektrische Teile
- Leiterstromversorgung
- Alle Kranbewegung sind unabhängig und können gleichzeitig laufen gelassen werden.
- Schutzgrad IP55
- Die Komponenten werden auf eine freundliche Art der Wartung in Position gebracht, und der ganze Plan schützt gutes
- Girlandenkabel werden auf den Kabelsattel verschoben, repariert, um die Laufkatzen zu verkabeln und laufen in eine galvanisierte C-Bahn.
6. Malerei
- Korrosionsschutz durch Entrostung durch mechanische Strahlen Sa2.5
- Erste Schicht beschichtender Epoxy-Kleber 30 Mikrometer
- Zweite Schicht beschichtender Epoxy-Kleber 30 Mikrometer
- Dritte Schicht der Beschichtung des Polyurethans 40 Mikrometer
- Durchschnittliche Stärke: ungefähr 100 Mikrometer
- Farbe: Rot oder orange gemäß der Anforderungen
Technische Spezifikation:
| Kapazität | Tonne | 3 | 5 | 10 | 16 | 20 | ||
| Spanne | m | 7, 10, 16,20,24,30, 35, 40 gemäß der Anforderung | ||||||
| Operationsmethode | Hängende Linie mit Druckknopf/Cabin/-Direktübertragung | |||||||
| Geschwindigkeit | Anheben | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Kreuzreisen | 20 | 20 | 20 | 20 | 20 | |||
| Lang reisend | Boden | 20 | 20 | 20 | 20 | 20 | ||
| Kabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Anheben | Art /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Kreuzreisen | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Lang reisend | Boden |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Elektrische Hebemaschine | Modell | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Hubhöhe | m | 6,9,12,18,24,30 | ||||||
| Arbeitsaufgabe | A3 | |||||||
| Stromversorgung | 380V 50HZ 3phase Wechselstrom (entsprechend Ihrer Nachfrage) | |||||||
Sicherheitseigenschaften:
Gewichtsüberlastschutzgerät, hochwertiger Lagerpolyurethan-Materialpuffer der langen Zeit, reisender Begrenzungsschalter des Kranes, niedrigere Schutzfunktion der Spannung, Notaussystem, gegenwärtiges Überlastschutzsystem und so weiter!
Anwendung:
Träger-Portalkranspezifikationen des heißen Verkaufs wird einzelne weit angewendet, um Be- und Entladungs-Arbeit in im Freien zu erledigen. Solch
als materielle Aktien Bereich, Zementfabrik, Granitindustrie, Baugewerbe und Maschinenwesen und so weiter.

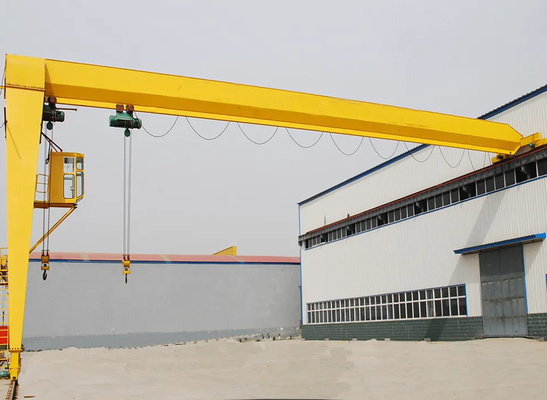

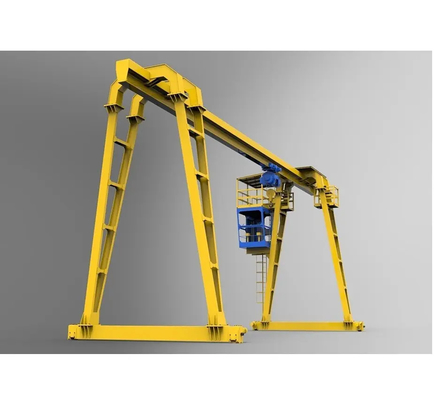

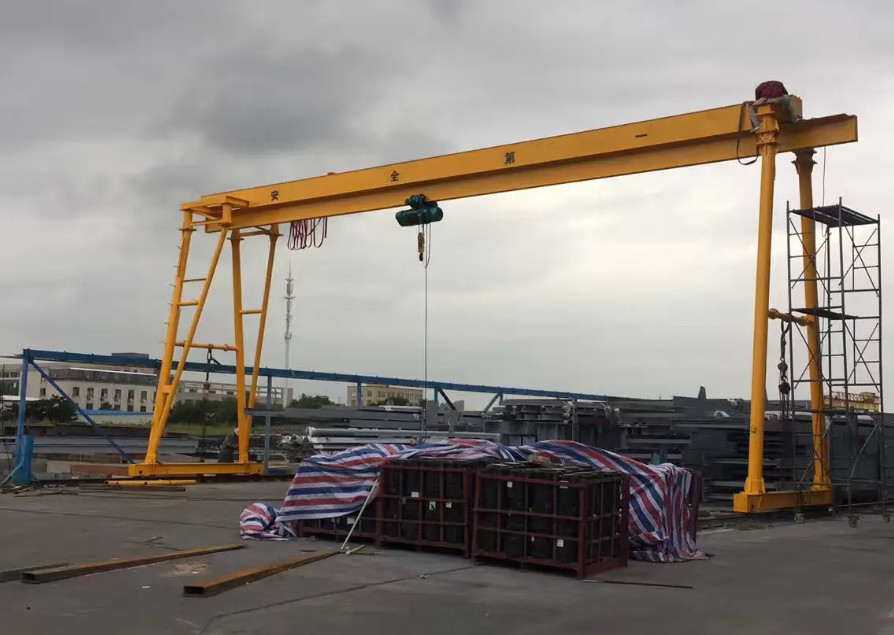

Crane Fotos:
